Для данной модели турникета пульт управления подключается в обе стороны, иначе турникет не функционирует. Пользоваться пультом управления для прохода в сторону, автоматизированную контролером GK, рекомендуется только при возникновении нештатной ситуации, когда нужно обеспечить быстрый беспрепятственный вход/выход через турникет.
Прошивка для контролера подбирается в зависимости от режима работы турникета и требуемого функционала согласно таблице, приведенной в общей статье по автоматизации турникетов/калиток.
При подключении контроллера необходимо обратить внимание на перемычку COM - GND (присутствует на всех схемах, устанавливается самостоятельно).

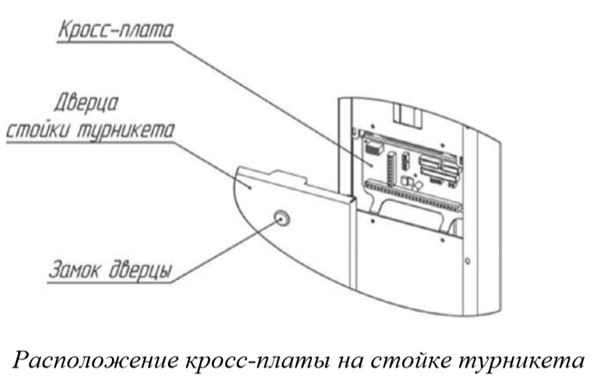

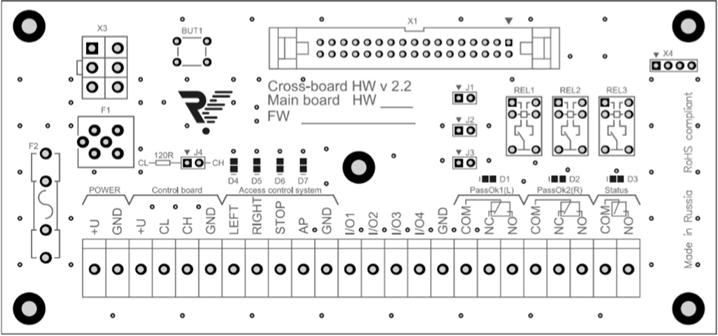

Внешний вид кросс-платы.

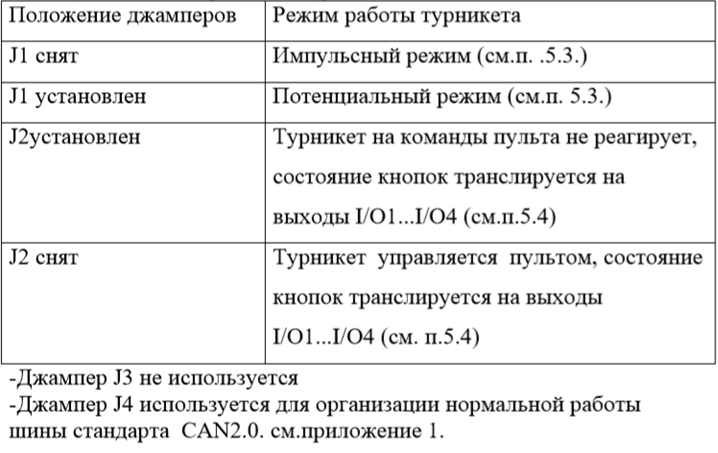

По умолчанию установлен импульсный режим работы.

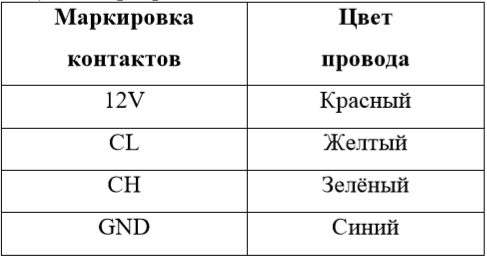

Подключение пульта.

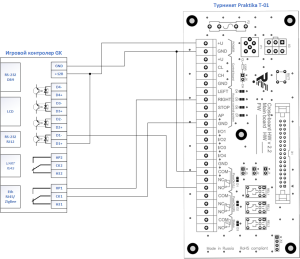

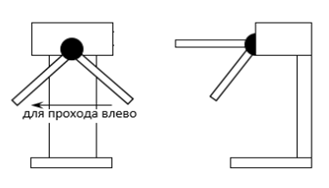

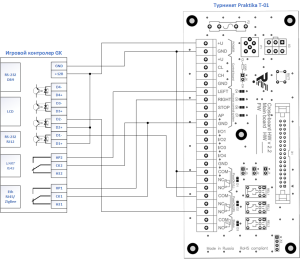

1. Схема подключения одного контролера GK к турникету. Проход влево (считыватель справа). Только вход. Выход с пульта.

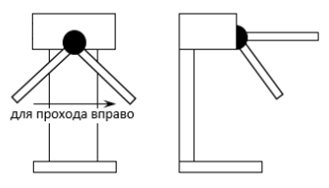

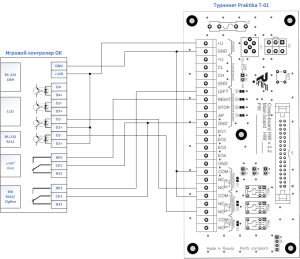

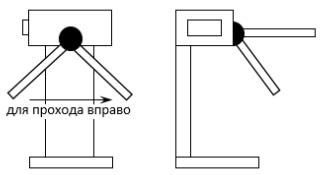

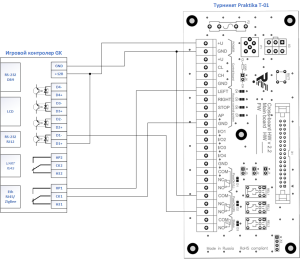

2. Схема подключения одного контролера GK к турникету. Проход вправо (считыватель слева). Только вход. Выход с пульта.

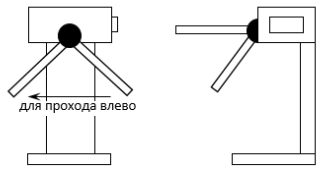

3. Схема подключения одного контролера GK к турникету. Вход - проход влево, Выход - проход вправо. При подключении, когда один контролер управляет входом и выходом, блок-ридер со считывателем необходимо размещать в месте, удобном для использования входящим и выходящим посетителям. Таким местом может быть внешний блок-ридер, на который крепится считыватель с дисплеем, внутри размещаться сам контролер. В таком случае коммутационный шлейф до платы СКУД в корпусе турникета нужно удлинить витой парой.
Вход.
Выход.
4. Схема подключения одного контролера GK к турникету. Вход - проход вправо, Выход - проход влево. При подключении, когда один контролер управляет входом и выходом, блок-ридер со считывателем необходимо размещать в месте, удобном для использования входящим и выходящим посетителям. Таким местом может быть внешний блок-ридер, на который крепится считыватель с дисплеем, внутри размещаться сам контролер. В таком случае коммутационный шлейф до платы СКУД в корпусе турникета нужно удлинить витой парой.
Вход.
Выход.

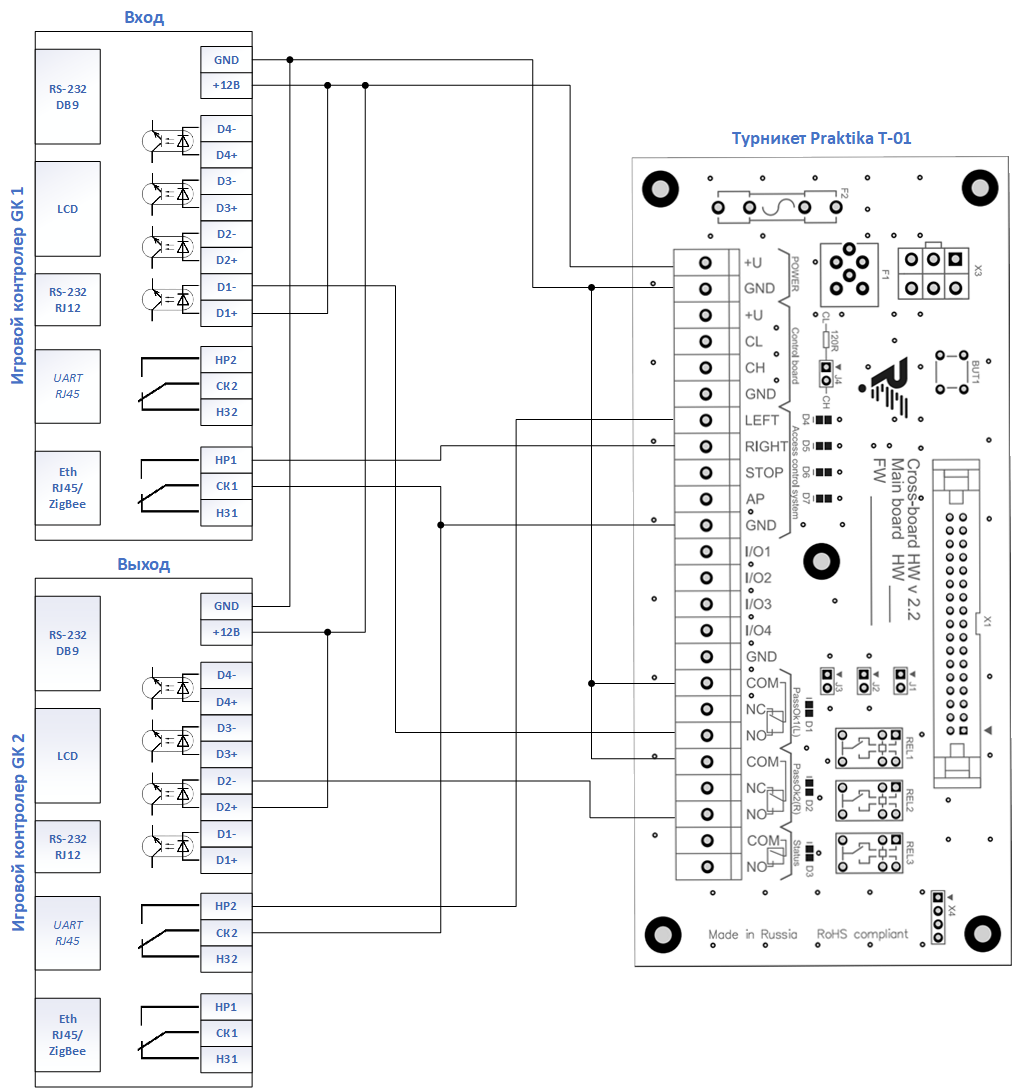

5. Схема подключения двух контролеров GK к турникету. Один контролер Вход - проход влево (считыватель справа), второй контролер Выход - проход вправо (считыватель слева).
Вход.
Выход.
6. Схема подключения двух контролеров GK к турникету. Один контролер Вход - проход вправо (считыватель слева), второй контролер Выход - проход влево (считыватель справа).
Вход.
Выход.
