При подключении штатного пульта управления турникетом пульт обязательно подключаем только на выход (проход в обратном направлении относительно входа).
Так, если контролер подключен по схеме unlock a на вход - подключаем с пульта unlock b, unlock a - не подключаем! Если по схеме unlock b на вход – то наоборот.
При управлении контролером GK и входом, и выходом турникета - штатный пульт управления не подключаем. Либо согласовываем с заказчиком подключение пульта на выход, параллельно контролеру и предупреждаем, что пользоваться пультом управления в такой конфигурации разрешается только при возникновении нештатной ситуации, когда нужно обеспечить быстрый беспрепятственный выход через турникет. Если турникет в комплектации с планками антипаника, то пульт управления однозначно не подключаем. При возникновении нештатной ситуации при снятии питания с турникета выход будет обеспечен автоматически опущенными планками.
Прошивка для контролера подбирается в зависимости от режима работы турникета и требуемого функционала согласно таблице, приведенной в общей статье по автоматизации турникетов/калиток.
J1 – разъем для перемычки-джампера выбора режима управления; импульсный режим управления при установленной перемычке, потенциальный – при снятой; при поставке перемычка установлена.
Т.е. турникет по умолчанию в импульсном режиме.
Обратить внимание на перемычку COMMON - GND (присутствует на всех схемах). Делаем ее самостоятельно.
Если контролер будет запитываться от отдельного внешнего БП (не блок питания турникета), например в схемах с использованием блок-ридеров для размещения контролера, то всегда оставлять линию GND контролера - GND турникета!!!

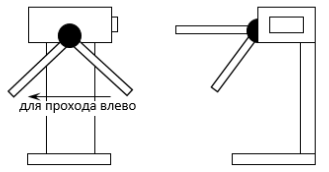

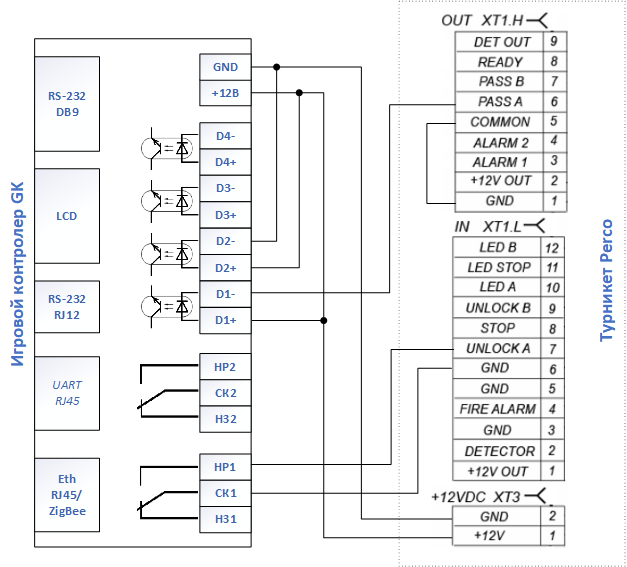

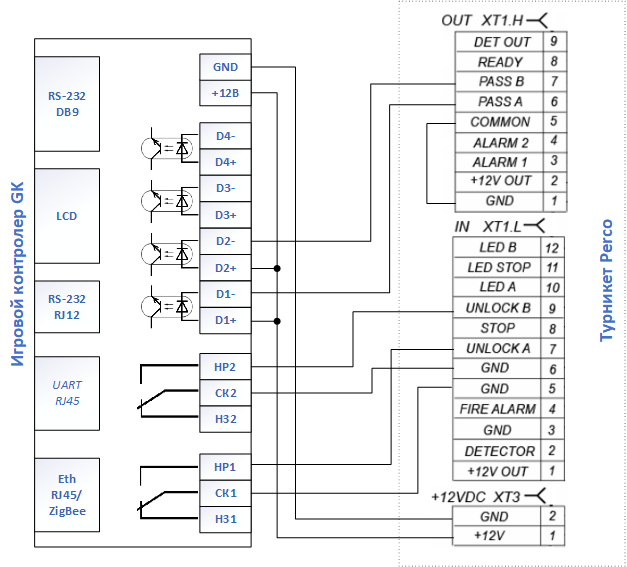

1.Схема подключения одного контролера GK к турникету. Проход влево (считыватель справа). Только вход. Выход с пульта.

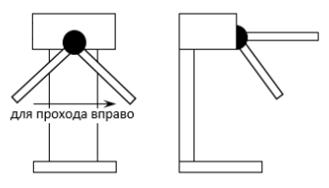

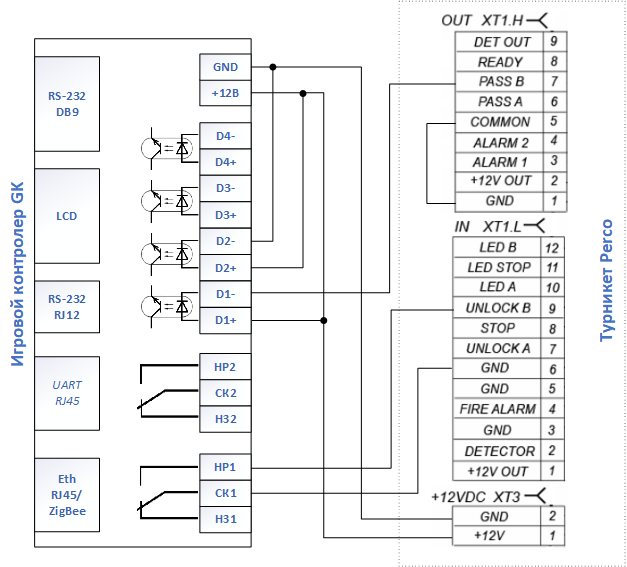

2. Схема подключения одного контролера GK к турникету. Проход вправо (считыватель слева). Только вход. Выход с пульта.

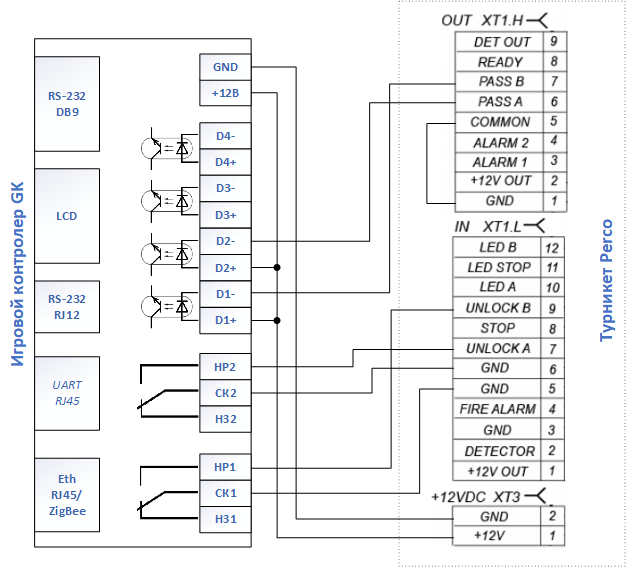

3. Схема подключения одного контролера GK к турникету: Вход - проход влево, Выход - проход вправо. При таком подключении, когда одним контролером управляем сразу и входом, и выходом считыватель необходимо размещать в таком месте, чтобы было удобно пользоваться и входящим посетителям, и выходящим. Таким местом может быть внешний блок-ридер, на который будет крепиться считыватель с дисплеем, а внутри размещаться сам контролер. В таком случае коммутационный шлейф до платы СКУД в корпусе турникета нужно удлинить витой парой.
Вход:
Выход:

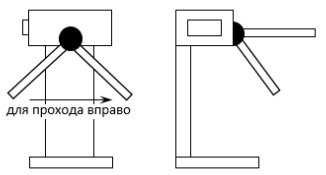

4. Схема подключения одного контролера GK к турникету: Вход - проход вправо, Выход - проход влево. При таком подключении, когда одним контролером управляем сразу и входом, и выходом считыватель необходимо размещать в таком месте, чтобы было удобно пользоваться и входящим посетителям, и выходящим. Таким местом может быть внешний блок-ридер, на который будет крепиться считыватель с дисплеем, а внутри размещаться сам контролер. В таком случае коммутационный шлейф до платы СКУД в корпусе турникета нужно удлинить витой парой.
Вход:
Выход:

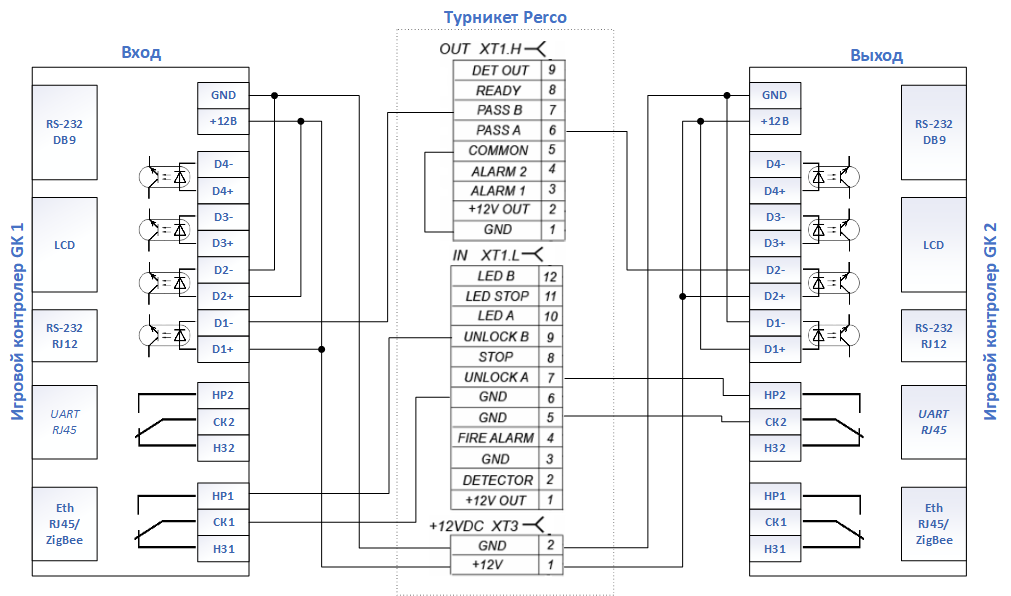

5. Схема подключения двух контролеров GK к турникету: 1 контролер Вход - проход влево (считыватель справа), 2 контролер Выход - проход вправо (считыватель слева).
Вход:
Выход:

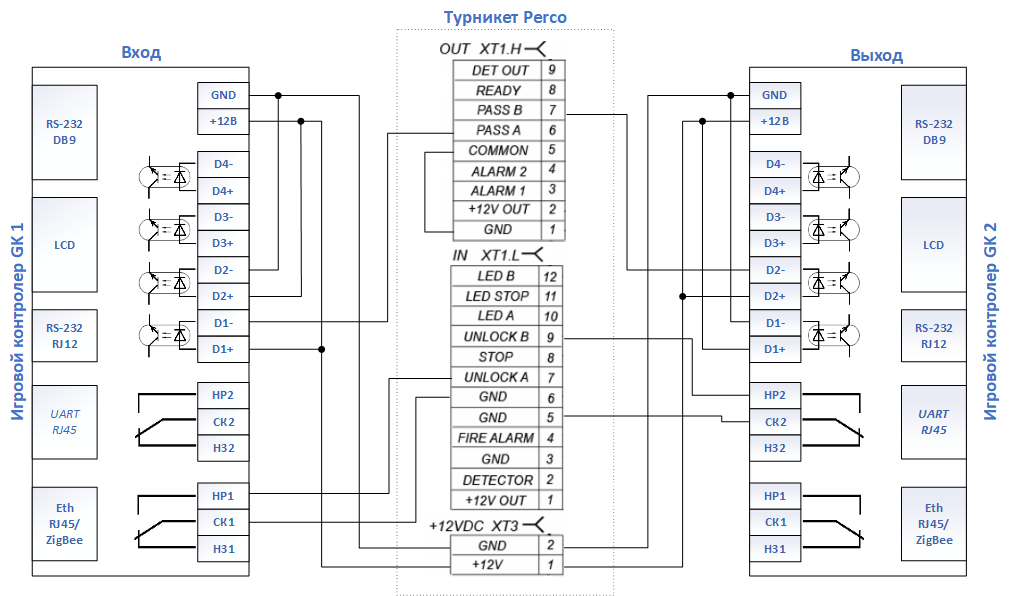

6. Схема подключения двух контролеров GK к турникету: 1 контролер Вход - проход вправо (считыватель слева), 2 контролер Выход - проход влево (считыватель справа).
Вход:
Выход:
