Прежде всего стоит ознакомиться со статьей "Общие понятия и принципы работы" в начале этого раздела документации!
Подготавливаем интерфейсный кабель для соединения игрового контролера с данной моделью уничтожителя тикетов (билетиков).
Паяем кабель, а точнее одну его сторону, которая будет подключаться в разъем RS-232 на контролере. На разъем DB9 (мама) на контакты 2 и 5 припаиваем провода (возможно использовать витую пару) длиной 15-20 см.

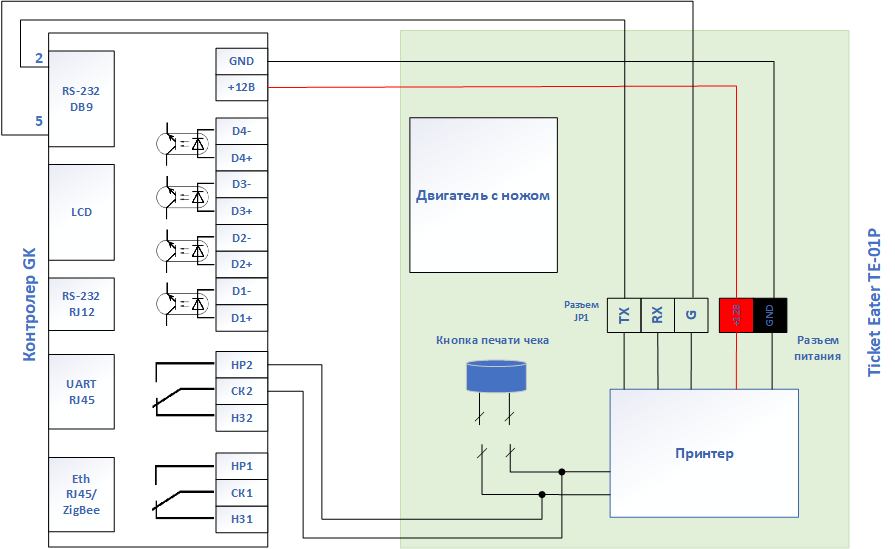

Далее на плате Ticket Eater находим разъем JP1. Свободные концы нашего кабеля подсоединяем в разрыв этого разъема (можно использовать соединители Wago) по схеме:
JP1 com9 (контролер)
G 5
TX 2
Так же необходимо подключить контакты реле контролера НР2 и СК2 вместо кнопки печати чека. Саму кнопку при этом отключить.
Питание на контролер можно подать с помощью внешнего БП на 12В. А можно взять с разъема питания штатного принтера внутри самого Ticket Eater.
Требуемая прошивка для контролера ethernet gk3_gk_3_0_1_3_teater_v2.fw предоставляется по запросу в техническую службу Game-Keeper через трекер support@game-keeper.com
Проверка работоспособности.
Вставляем тикеты в прорезь приемника на Ticket Eater, аппарат затянет их и разрежет пополам, при этом он их также посчитает, выведет информацию на собственное табло.
Далее проводим картой по считывателю на контролере (прислоняем в случае с бесконтактным считывателем).
Цифры на табло должны обнулиться, также должен распечататься чек на собственном принтере Ticket Eater, тикеты зачислится на игровую карту гостя.
Проверить количество зачисленных тикетов на карту можно на кассе GK или инфотерминале в зале, если таков имеется на объекте.
