Данная модель турникета представляет собой сдвоенный турникет Ростов-Дон Т73_83М1. Получается, что 2 турникета задними стенками «приклеили» друг к другу. Так как это, по сути, 2 устройства, то для каждого имеется своя плата управления, пульт управления, блок питания. И каждый в отдельности может автоматизироваться с помощью контролера GK. Все, что справедливо для одиночного турникета Ростов-Дон Т73_83М1, подходит и для сдвоенного Ростов-Дон Т273_283М1.
При управлении контролерами GK только входом на обоих сторонах турникета, штатный пульт управления турникетом обязательно подключаем только на выход (проход в обратном направлении относительно входа).
При управлении контролерами GK и входом, и выходом турникетов - штатный пульт управления не подключаем. Либо согласовываем с заказчиком подключение пульта на выход, параллельно контролеру и предупреждаем, что пользоваться пультом управления в такой конфигурации разрешается только при возникновении нештатной ситуации, когда нужно обеспечить быстрый беспрепятственный выход через турникет.
Турникет имеет один режим работы - потенциальный.

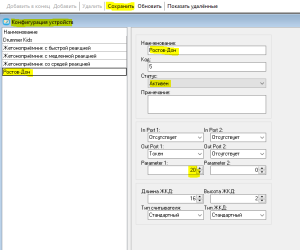

Для заведения в Редакторе GK контролера управления данной моделью турникета, необходимо добавить Конфигурацию устройств, соответствующую режиму работы турникета. Почему именно выставляются такие цифры для Parameter1 подробно описано в общем документе по автоматизации турникетов.

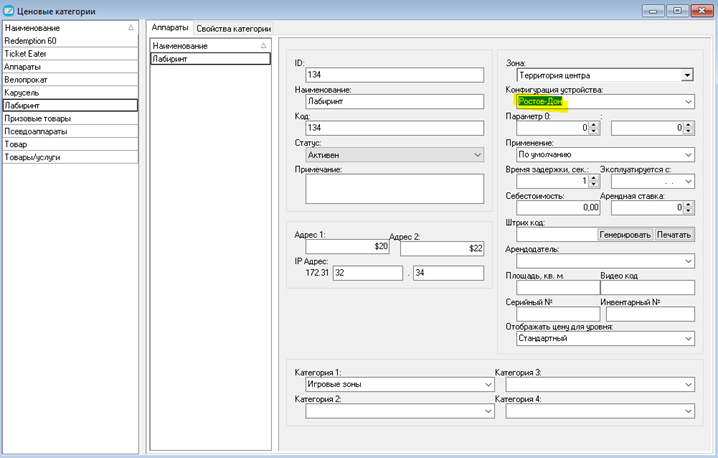

Далее ее использовать в свойствах контролера для игровой зоны/аттракциона:
Требуемая прошивка для контролера ethernet gk3_trn_3_0_0_93_progdelay.fw Предоставляется по запросу в техническую службу Game-Keeper через трекер support@game-keeper.com
Обратить внимание на перемычки Ф1.ОБЩ – GND и Ф2.ОБЩ - GND (присутствуют на всех схемах). Делаем их самостоятельно.
Если контролер будет запитываться от отдельного внешнего БП (не блок питания турникета), например в схемах с использованием блок-ридеров для размещения контролера, то всегда оставлять линию GND контролера - GND турникета!!!

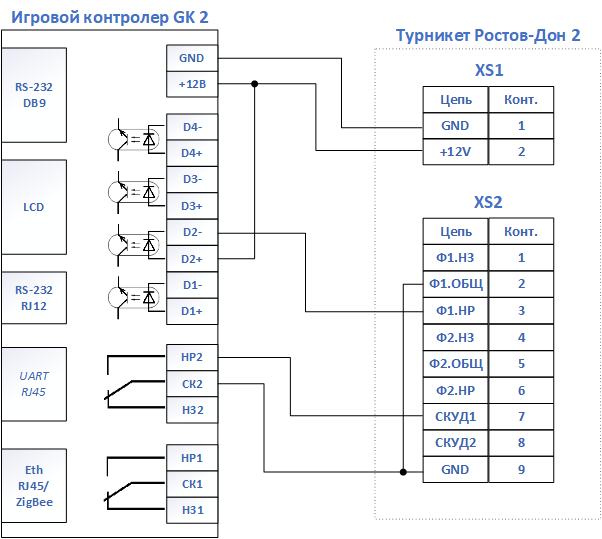

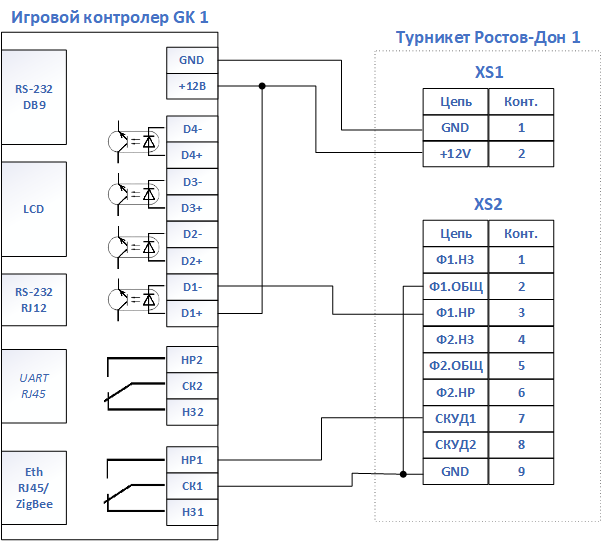

1..Схема подключения двух контролеров GK к турникету. 1 - вход. 2 - вход. Выход через оба с пульта.

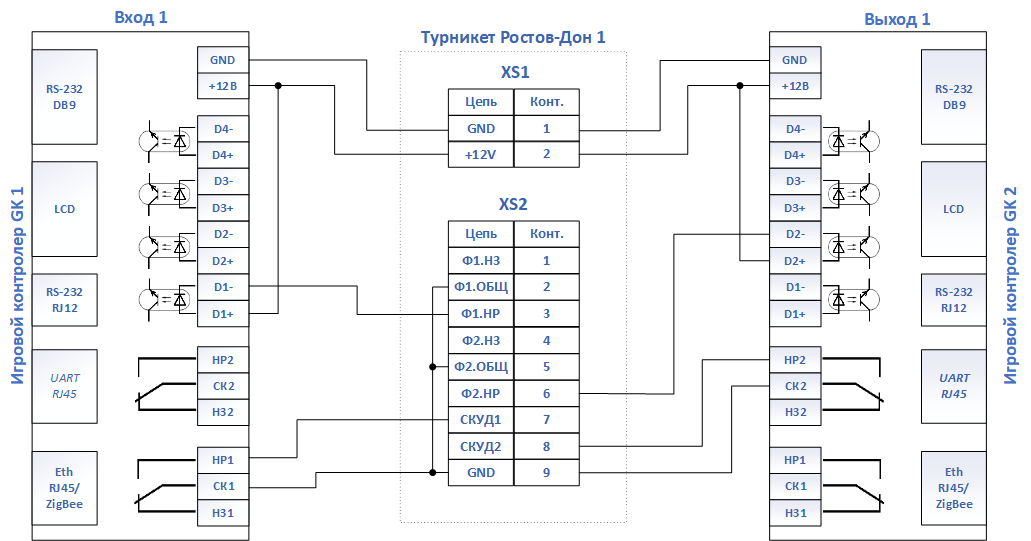

2. Схема подключения двух контролеров GK к турникету. 1 - вход. 2 - выход.

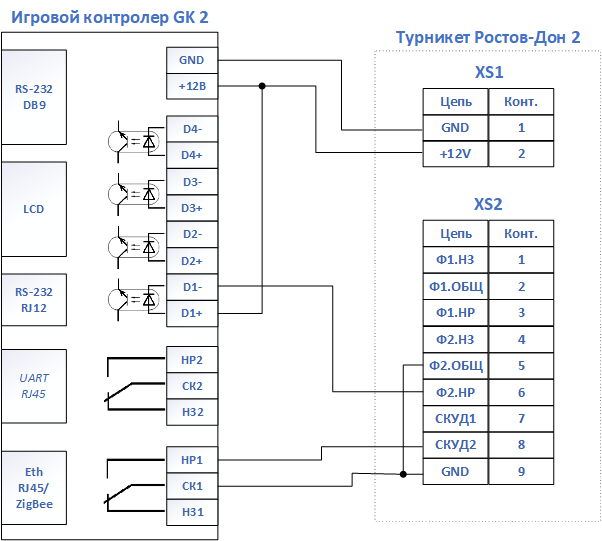

3. Схема подключения двух контролеров GK к турникету. 1 - выход. 2 - вход.

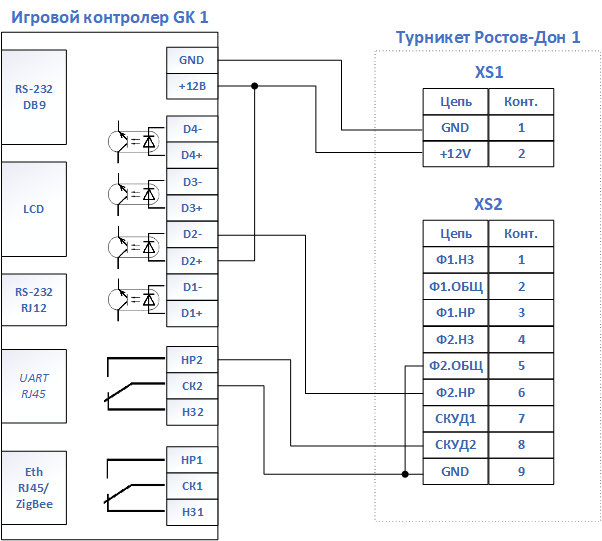

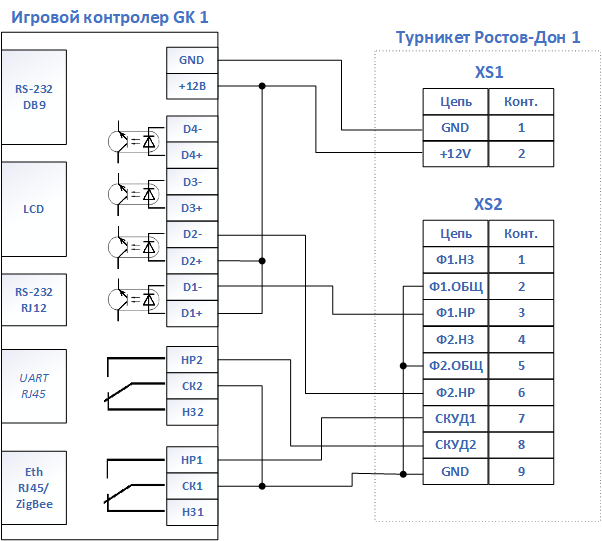

4. Схема подключения двух контролеров GK к турникету. 1 - вход-выход. 2 - вход-выход.

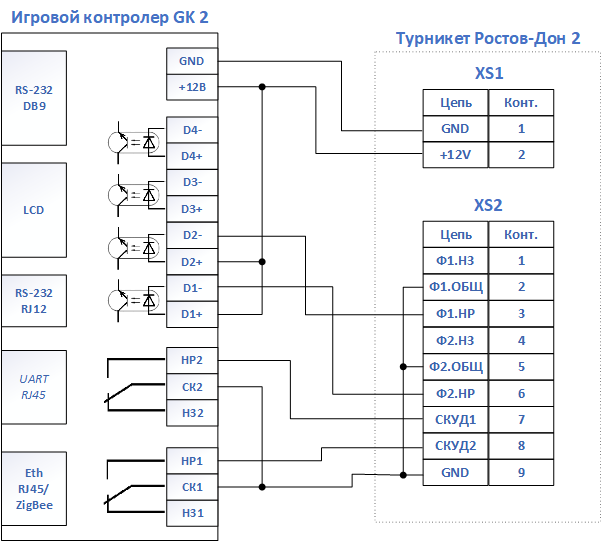

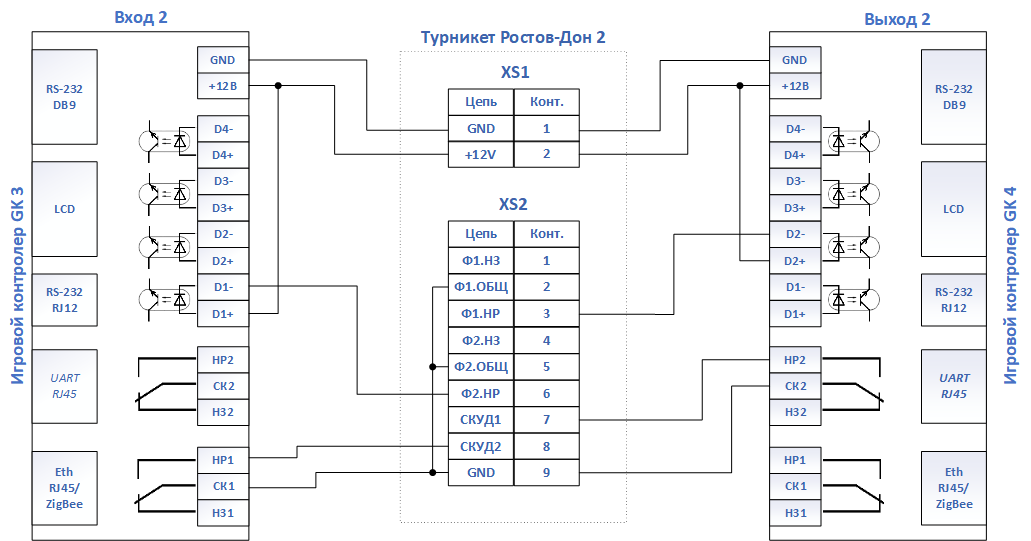

5. Схема подключения четырех контролеров GK к турникету. 1 турникет: 1 - вход, 2 - выход. 2 турникет: 3 - вход, 4 - выход.
