При управлении контролером GK только входом, штатный пульт управления турникетом подключается только на выход (проход в обратном направлении относительно входа).
При управлении контролером GK входом и выходом через турникет штатный пульт управления не подключается. Подключение пульта на выход параллельно контролеру возможно, но необходимо контролировать использование пульта ТОЛЬКО при возникновении нештатных ситуаций, когда необходимо обеспечить быстрый беспрепятственный выход через турникет.
Для размещения контролера следует использовать внешний блок-ридер, на который будет крепиться считыватель с дисплеем, внутри размещается контролер. В этом случае коммутационный шлейф контролера нужно удлинить витой парой до платы СКУД, которая находится в внешнем блоке управления турникета.
Турникет имеет один режим работы - потенциальный.

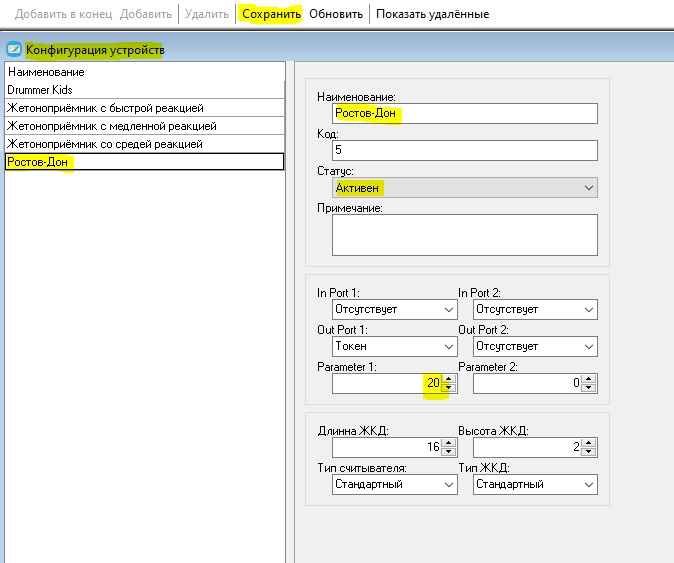

При заведении в приложении "Редактор" контроллера, управляющего данной моделью турникета, необходимо добавить Конфигурацию устройства, соответствующую режиму работы турникета. Значения поля Parameter1 описаны в общей статье по автоматизации турникетов/калиток.

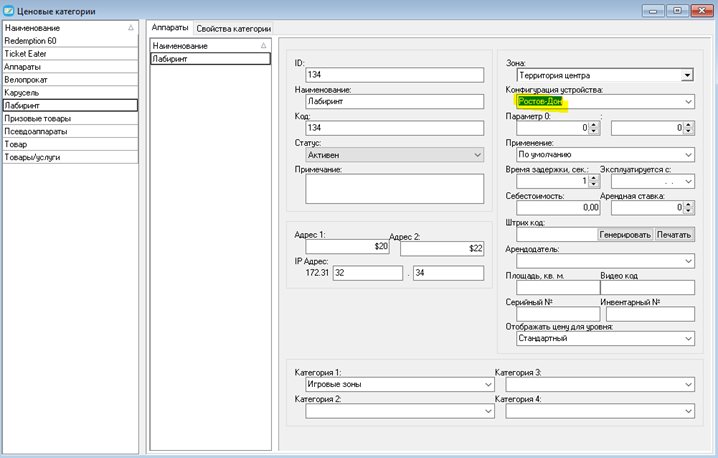

Эту конфигурацию необходимо использовать в свойствах контролера для игровой зоны/аттракциона.
Прошивка для Ethernet-контролера gk3_trn_3_0_0_93_progdelay.fw предоставляется по запросу в техническую службу Game-Keeper: support@game-keeper.com.
При подключении контроллера необходимо обратить внимание на перемычки Ф1.ОБЩ – GND и Ф2.ОБЩ - GND (присутствуют на всех схемах, устанавливаются самостоятельно).
Если контролер будет запитываться от отдельного внешнего БП (не блок питания калитки), например, в схемах с использованием блок-ридеров для размещения контролера, то необходимо всегда оставлять линию GND контролера - GND калитки!!!

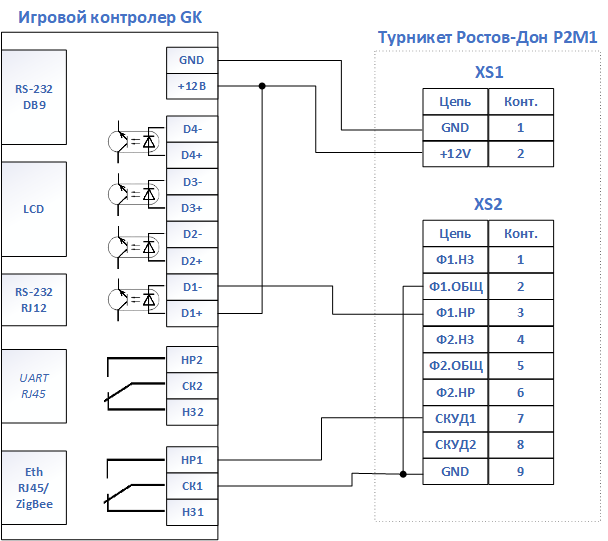

1. Схема подключения одного контролера GK к турникету. Проход слева. Только вход. Выход с пульта.

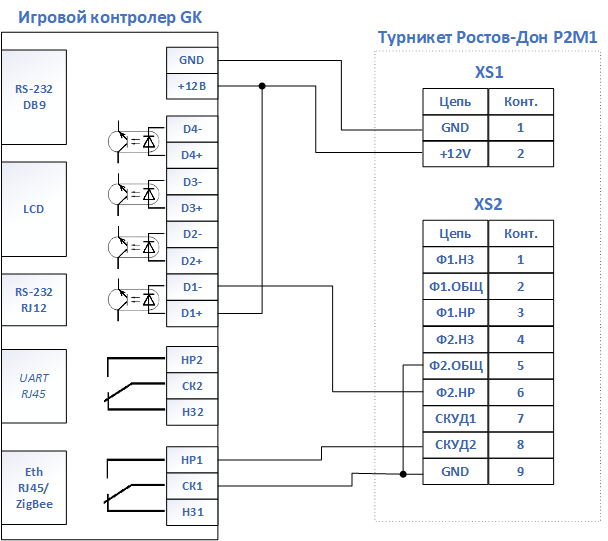

2. Схема подключения одного контролера GK к турникету. Проход справа. Только вход. Выход с пульта.

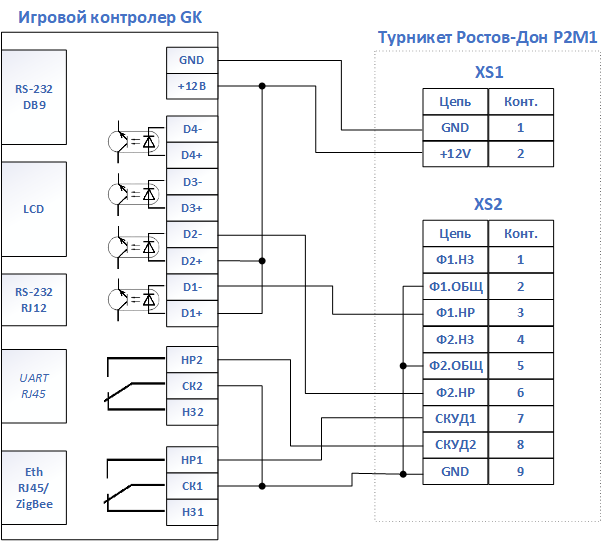

3. Схема подключения одного контролера GK к турникету. Вход - проход слева, Выход - проход справа. При подключении, когда один контролер управляет входом и выходом, блок-ридер со считывателем необходимо размещать в месте, удобном для использования входящим и выходящим посетителям. Коммутационный шлейф контролера нужно удлинить до платы СКУД в внешнем блоке управления турникета.
Вход.
Выход.

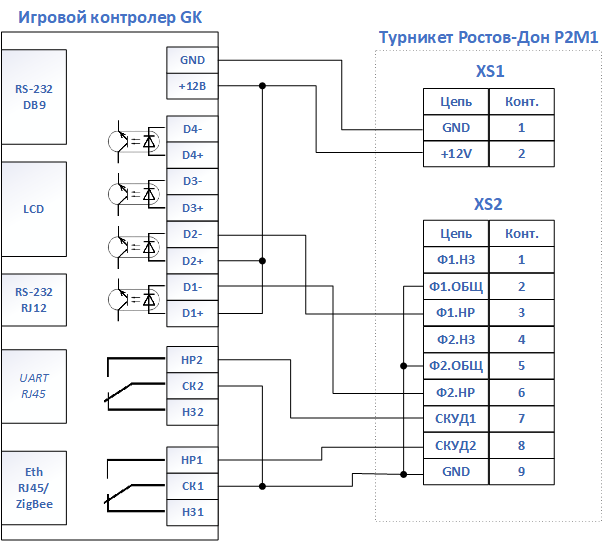

4. Схема подключения одного контролера GK к турникету. Вход - проход справа, Выход - проход слева. При подключении, когда один контролер управляет входом и выходом, блок-ридер со считывателем необходимо размещать в месте, удобном для использования входящим и выходящим посетителям. Коммутационный шлейф контролера нужно удлинить до платы СКУД в внешнем блоке управления турникета.
Вход:
Выход:

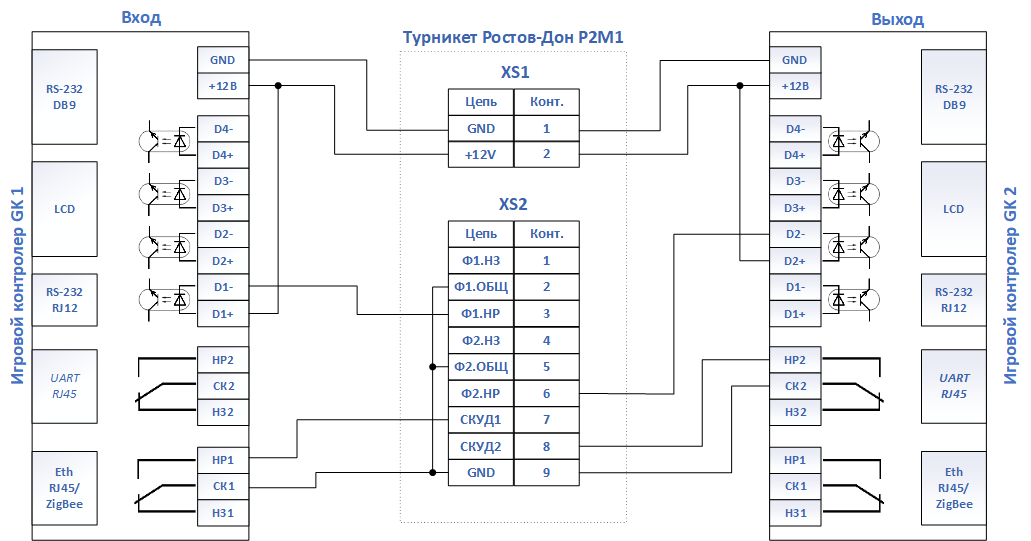

5. Схема подключения двух контролеров GK к турникету. Один контролер Вход - проход слева, второй контролер Выход - проход справа. Комплект контролер с дисплеем и считывателем на вход и на выход размещается каждый в своем блок-ридере, которые крепятся на входе и выходе соответственно. От каждого блок-ридера с контролером коммутационный шлейф удлиняется витой парой до платы СКУД, которая находится в внешнем блоке управления турникета.
Вход.
Выход.

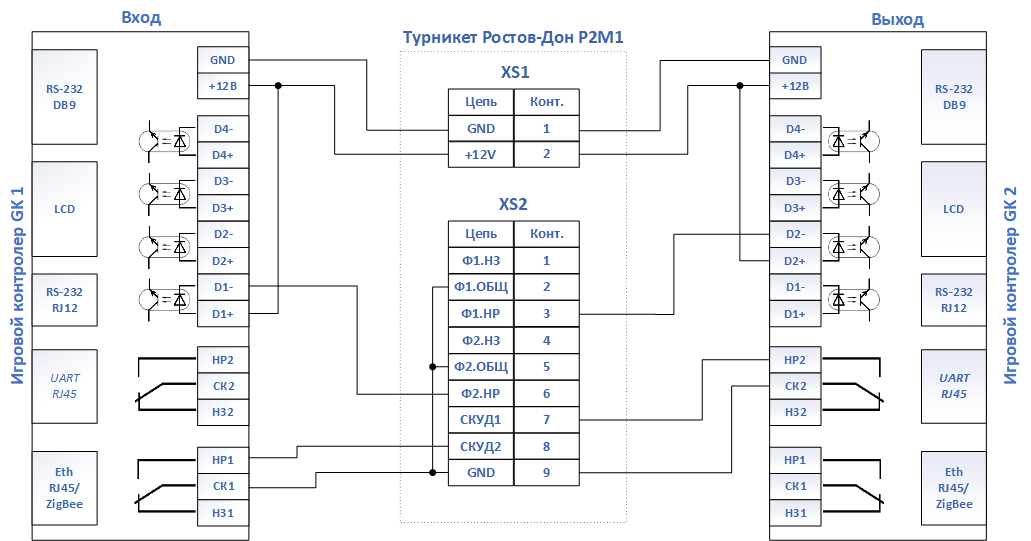

6. Схема подключения двух контролеров GK к турникету: Один контролер Вход - проход справа, второй контролер Выход - проход слева. Комплект контролер с дисплеем и считывателем на вход и на выход размещается каждый в своем блок-ридере, которые крепятся на входе и выходе соответственно. От каждого блок-ридера с контролером коммутационный шлейф удлиняется витой парой до платы СКУД, которая находится в внешнем блоке управления турникета.
Вход.
Выход.
