При управлении контролером GK только входом, штатный пульт управления турникетом обязательно подключаем только на выход (проход в обратном направлении относительно входа).
При управлении контролером GK и входом, и выходом турникета - штатный пульт управления не подключаем. Либо согласовываем с заказчиком подключение пульта на выход, параллельно контролеру и предупреждаем, что пользоваться пультом управления в такой конфигурации разрешается только при возникновении нештатной ситуации, когда нужно обеспечить быстрый беспрепятственный выход через турникет.
Турникет имеет один режим работы - потенциальный.

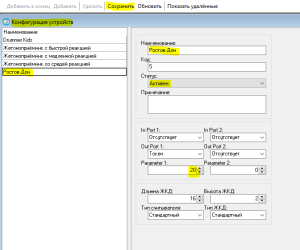

Для заведения в Редакторе GK контролера управления данной моделью турникета, необходимо добавить Конфигурацию устройств, соответствующую режиму работы турникета. Почему именно выставляются такие цифры для Parameytr1 подробно описано в общем документе по автоматизации турникетов.

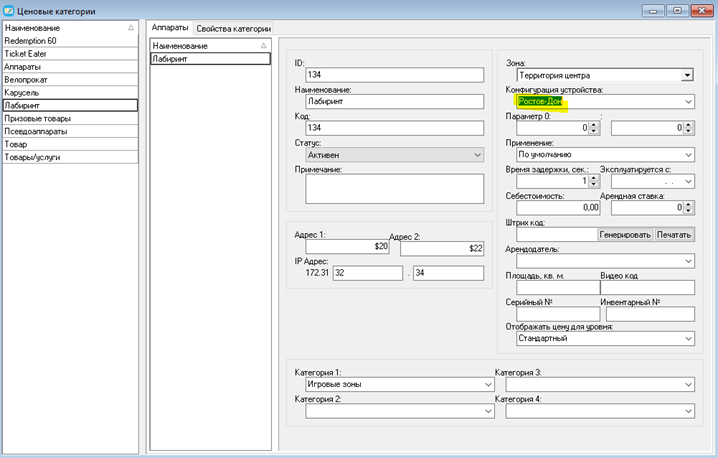

Далее ее использовать в свойствах контролера для игровой зоны/аттракциона:
Требуемая прошивка для контролера ethernet gk3_trn_3_0_0_93_progdelay.fw Предоставляется по запросу в техническую службу Game-Keeper через трекер support@game-keeper.com
Обратить внимание на перемычки Ф1.ОБЩ – GND и Ф2.ОБЩ - GND (присутствуют на всех схемах). Делаем их самостоятельно.
Если контролер будет запитываться от отдельного внешнего БП (не блок питания турникета), например в схемах с использованием блок-ридеров для размещения контролера, то всегда оставлять линию GND контролера - GND турникета!!!

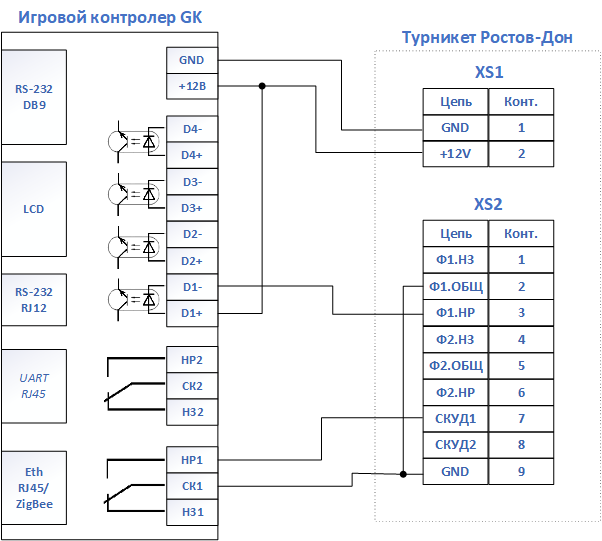

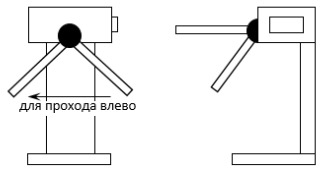

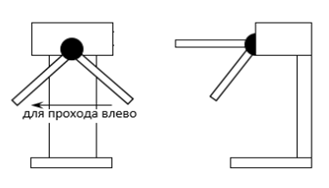

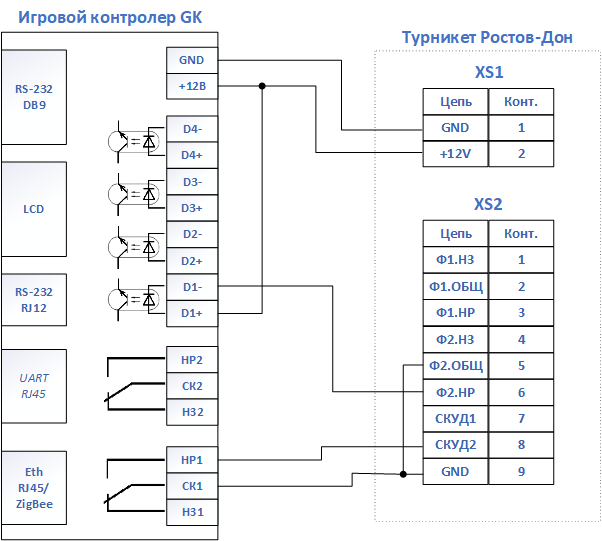

1.Схема подключения одного контролера GK к турникету. Проход влево (считыватель справа). Только вход. Выход с пульта.

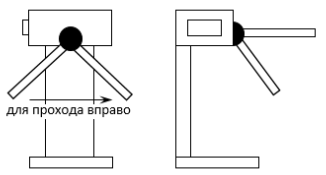

2. Схема подключения одного контролера GK к турникету. Проход вправо (считыватель слева). Только вход. Выход с пульта.

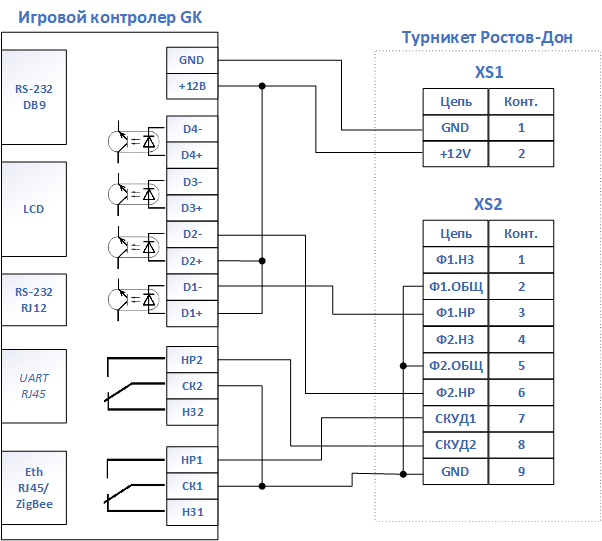

3. Схема подключения одного контролера GK к турникету: Вход - проход влево, Выход - проход вправо. При таком подключении, когда одним контролером управляем сразу и входом, и выходом считыватель необходимо размещать в таком месте, чтобы было удобно пользоваться и входящим посетителям, и выходящим. Таким местом может быть внешний блок-ридер, на который будет крепиться считыватель с дисплеем, а внутри размещаться сам контролер. В таком случае коммутационный шлейф до платы СКУД в корпусе турникета нужно удлинить витой парой.
Вход:
Выход:

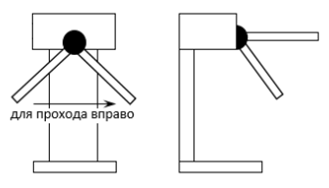

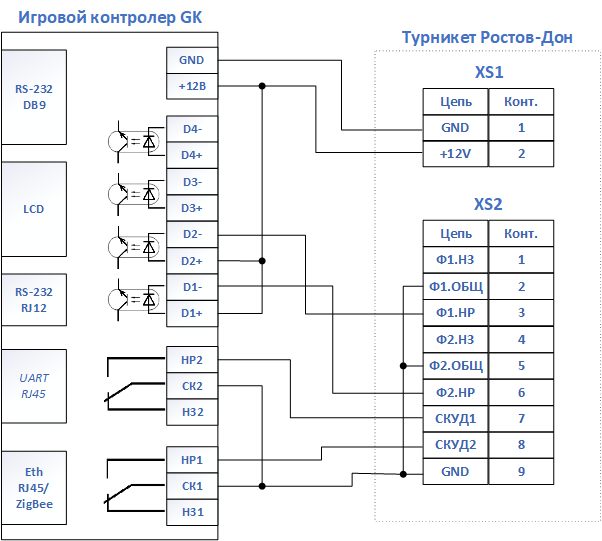

4. Схема подключения одного контролера GK к турникету: Вход - проход вправо, Выход - проход влево. При таком подключении, когда одним контролером управляем сразу и входом, и выходом считыватель необходимо размещать в таком месте, чтобы было удобно пользоваться и входящим посетителям, и выходящим. Таким местом может быть внешний блок-ридер, на который будет крепиться считыватель с дисплеем, а внутри размещаться сам контролер. В таком случае коммутационный шлейф до платы СКУД в корпусе турникета нужно удлинить витой парой.
Вход:
Выход:

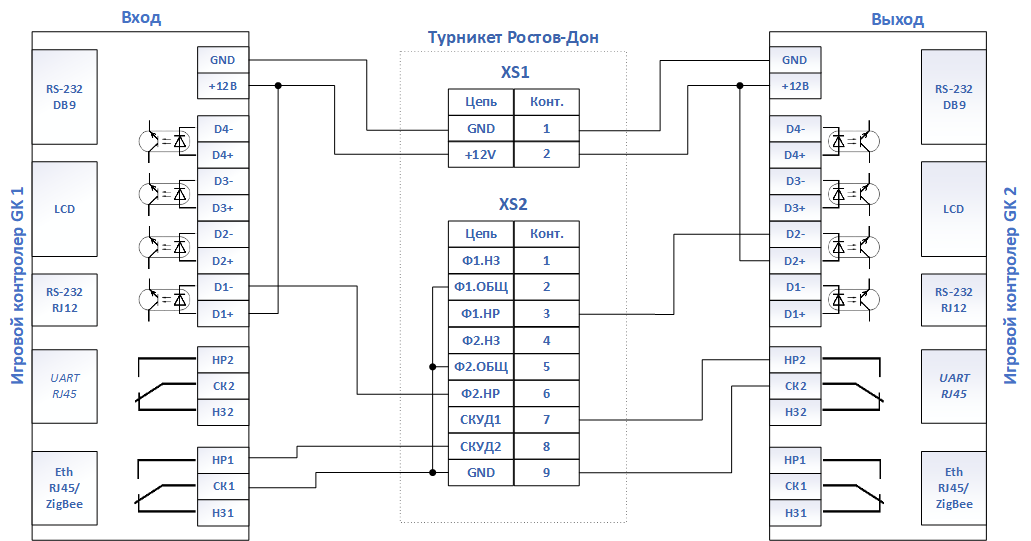

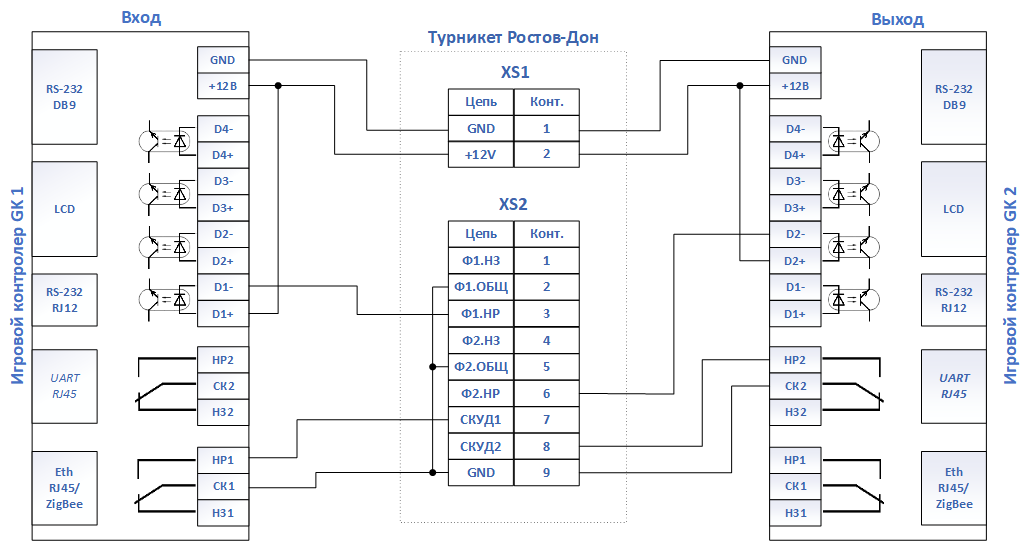

5. Схема подключения двух контролеров GK к турникету: 1 контролер Вход - проход влево (считыватель справа), 2 контролер Выход - проход вправо (считыватель слева).
Вход:
Выход:
6. Схема подключения двух контролеров GK к турникету: 1 контролер Вход - проход вправо (считыватель слева), 2 контролер Выход - проход влево (считыватель справа).
Вход:
Выход:
