При управлении контролером GK только входом, штатный пульт управления турникетом подключается только на выход (проход в обратном направлении относительно входа).
При управлении контролером GK и входом, и выходом турникета штатный пульт управления не подключается. Подключение пульта на выход параллельно контролеру возможно, но необходимо контролировать использование пульта ТОЛЬКО при возникновении нештатных ситуаций, когда необходимо обеспечить быстрый беспрепятственный выход через калитку.
Для размещения контролера следует использовать внешний блок-ридер, на который крепится считыватель с дисплеем, внутри размещаться сам контролер. В этом случае коммутационный шлейф контролера нужно удлинить витой парой до разъема "ACS" СКУД, который находится на внешнем блоке управления турникета.
Если турникет находится в импульсном режиме, то в приложении "Редактор" контролер для автоматизации турникета заводится как обычный игровой аппарат с конфигурацией устройств в свойствах – «Жетоноприемник со средней реакцией».
Если турникет находится в потенциальном режиме, то в приложении "Редактор" для заведения контролера необходимо создать новую конфигурацию устройств с Parameter 1 = 20 (аналогично с турникетами Ростов-Дон), и применить эту конфигурацию в свойствах аппарата.
Прошивка для контролера подбирается в зависимости от режима работы турникета и требуемого функционала согласно таблице, приведенной в общей статье по автоматизации турникетов/калиток. Прошивка предоставляется по запросу в техническую службу Game-Keeper: support@game-keeper.com.
X5 – разъем для выбора режима управления. Перемычка установлена – импульсный режим управления, снята – потенциальный. При поставке перемычка установлена, т.е. турникет по умолчанию находится в импульсном режиме.

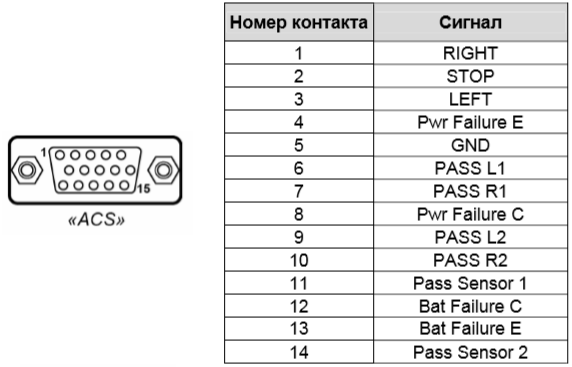

Подключение СКУД производится к разъему «ACS» Блока управления турникета. Кабельный разъем (розетка кабельная DBH-15F) находится в комплекте ЗИП. То есть, для подключения контролера GK к турникету необходимо спаять переходник с одной стороны будет разъем DBH-15F из комплектации турникета, с другой стороны свободные концы кабелей, которые коммутируем на шлейф контролера (можно использовать зажимные клеммы Wago). Питание контролера берется от внешнего блока питания (рекомендуется), либо от блока питания турникета.

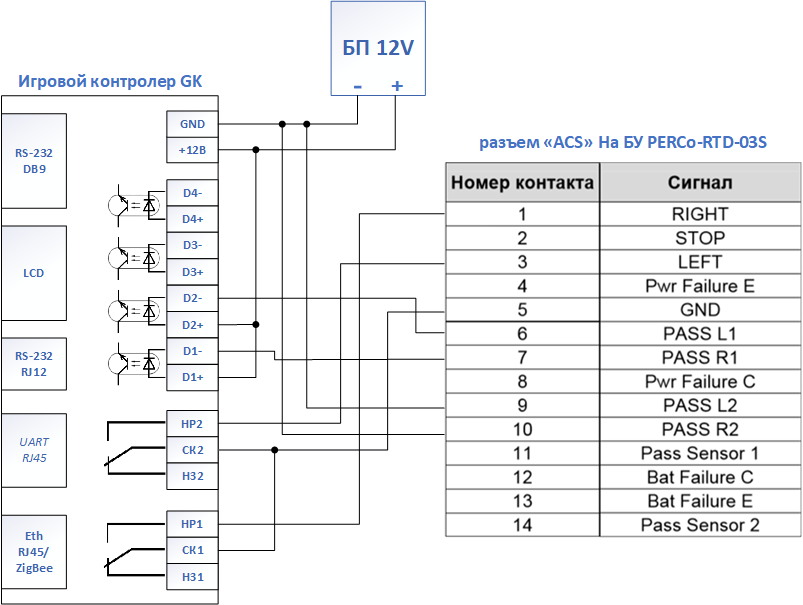

1. Схема подключения одного контролера GK к турникету. Проход слева. Только вход. Выход с пульта.

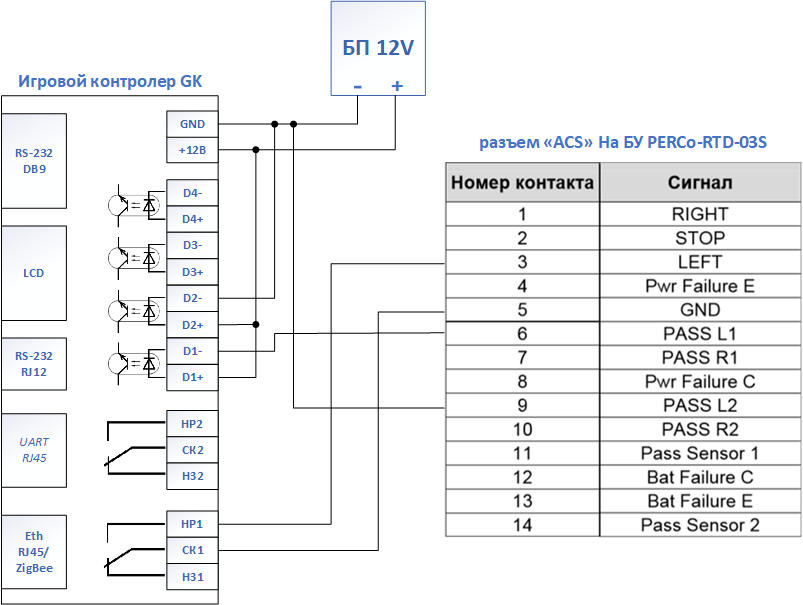

2. Схема подключения одного контролера GK к турникету. Проход справа. Только вход. Выход с пульта.
3. Схема подключения одного контролера GK к турникету Вход - проход слева, Выход - проход справа. При подключении, когда один контролер управляет входом и выходом, блок-ридер со считывателем необходимо размещать в месте, удобном для использования входящим и выходящим посетителям.
Вход.
Выход.
4. Схема подключения одного контролера GK к турникету. Вход - проход справа, Выход - проход слева. При подключении, когда один контролер управляет входом и выходом, блок-ридер со считывателем необходимо размещать в месте, удобном для использования входящим и выходящим посетителям.
Вход.
Выход.

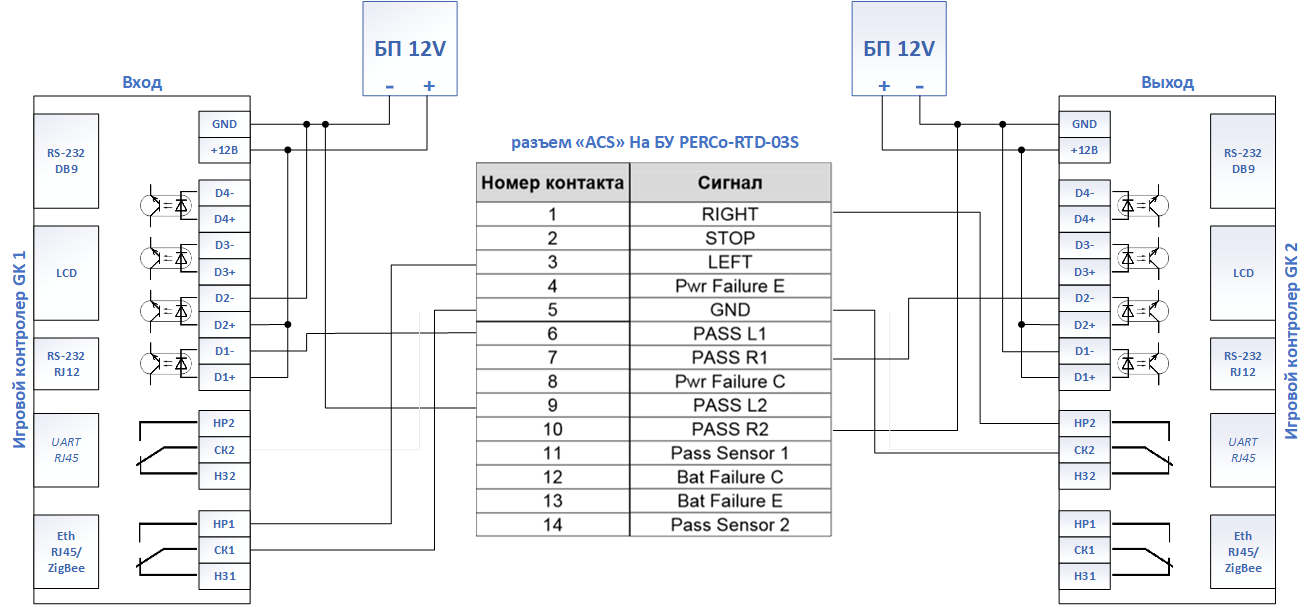

5. Схема подключения двух контролеров GK к турникету. Один контролер Вход - проход слева, второй контролер Выход - проход справа. Контролер с дисплеем и считывателем на вход и на выход размещается каждый в своем блок-ридере, которые крепятся на входе и выходе соответственно. От каждого блок-ридера с контролером коммутационный шлейф удлиняется витой парой до разъема "ACS" СКУД, который находится на внешнем блоке управления турникета.
Вход.
Выход.

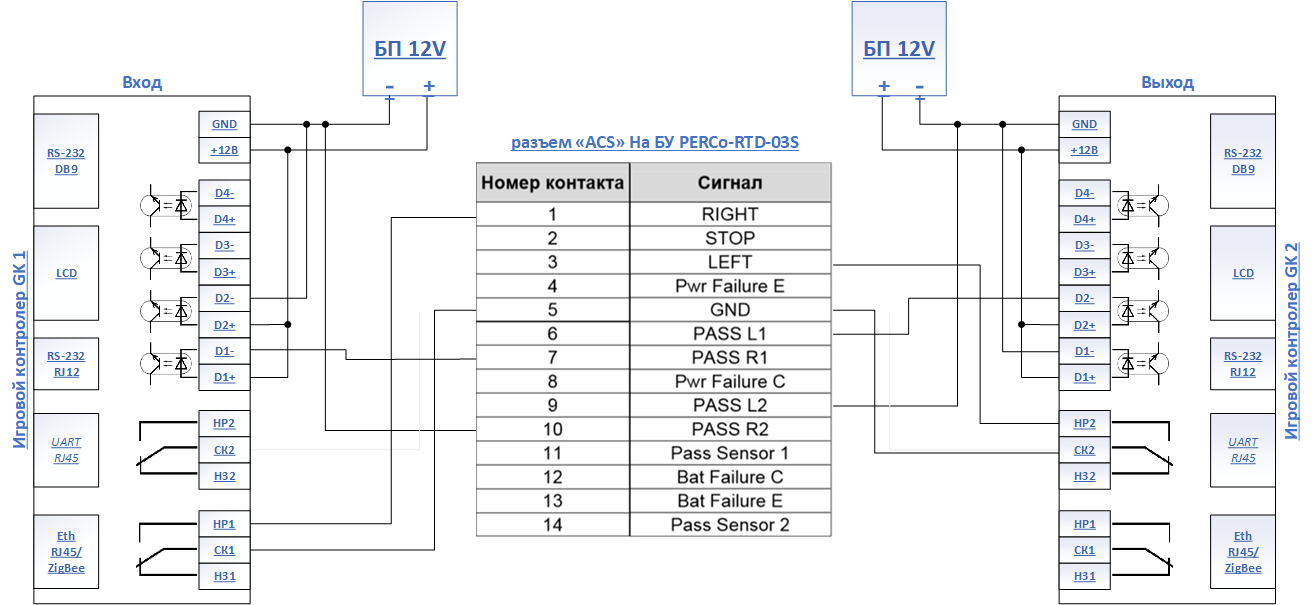

6. Схема подключения двух контролеров GK к турникету: Один контролер Вход - проход справа, второй контролер Выход - проход слева. Комплект контролер с дисплеем и считывателем на вход и на выход размещается каждый в своем блок-ридере, которые крепятся на входе и выходе соответственно. От каждого блок-ридера с контролером коммутационный шлейф удлиняется витой парой до разъема "ACS" СКУД, который находится на внешнем блоке управления турникета.
Вход.
Выход.
