Правосторонняя и левосторонняя калитки открываются по часовой и против часовой стрелки соответственно при виде сверху.
При управлении контролером GK только входом, штатный пульт управления калиткой подключается только на выход (проход в обратном направлении относительно входа).
При управлении контролером GK и входом, и выходом калитки штатный пульт управления не подключается. Подключение пульта на выход параллельно контролеру возможно, но необходимо контролировать использование пульта ТОЛЬКО при возникновении нештатных ситуаций, когда необходимо обеспечить быстрый беспрепятственный выход через калитку.
Конструктивно калитки (без дверцы) представляют собой довольно компактные устройства, внутри которых недостаточно места для размещения контролера, а на корпусе калитки нет места для монтажа считывателя с дисплеем. Поэтому для размещения контролера следует использовать внешний блок-ридер, на который будет крепиться считыватель с дисплеем, а внутри размещаться сам контролер. В таком случае коммутационный шлейф контролера нужно удлинить витой парой до платы СКУД, которая может находиться в корпусе калитки либо внешнем блоке управления.
Калитка имеет один режим работы - потенциальный.

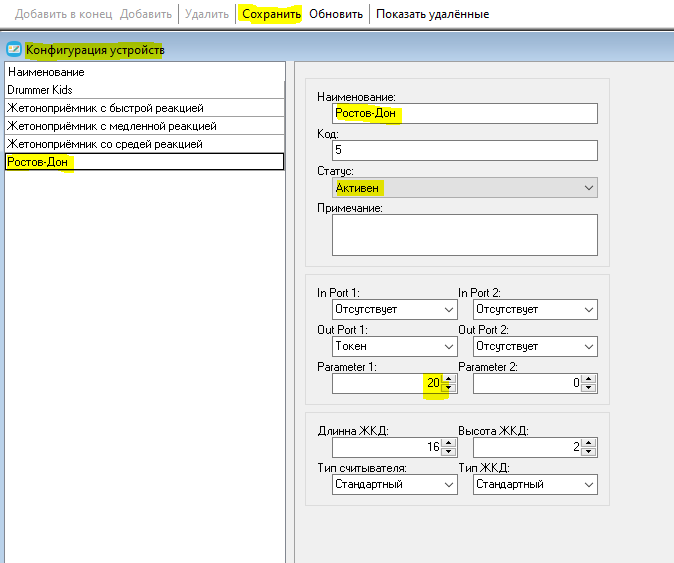

При заведении в приложении "Редактор" контроллера, управляющего данной моделью калитки, необходимо добавить Конфигурацию устройства, соответствующую режиму работы калитки. Значения поля Parameter1 описаны в общей статье по автоматизации турникетов/калиток.

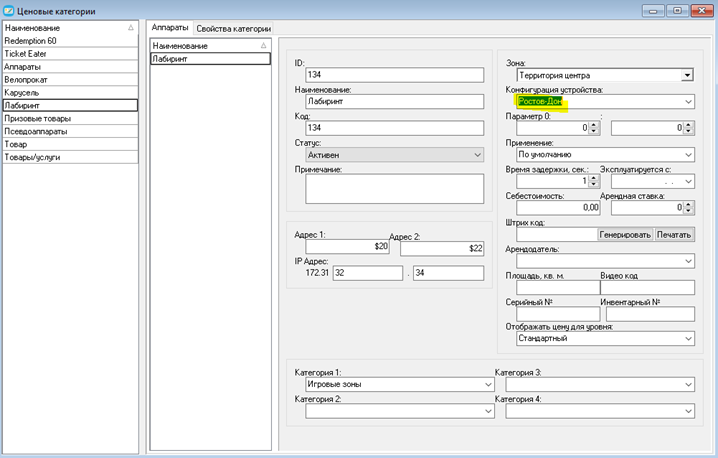

Эту конфигурацию необходимо использовать в свойствах контролера для игровой зоны/аттракциона.
Прошивка для Ethernet-контролера gk3_trn_3_0_0_93_progdelay.fw предоставляется по запросу в техническую службу Game-Keeper: support@game-keeper.com.
При подключении контроллера необходимо обратить внимание на перемычки Ф1.ОБЩ – GND и Ф2.ОБЩ - GND (присутствуют на всех схемах, устанавливаются самостоятельно).
Если контролер будет запитываться от отдельного внешнего БП (не блок питания калитки), например, в схемах с использованием блок-ридеров для размещения контролера, то необходимо всегда оставлять линию GND контролера - GND калитки!!!

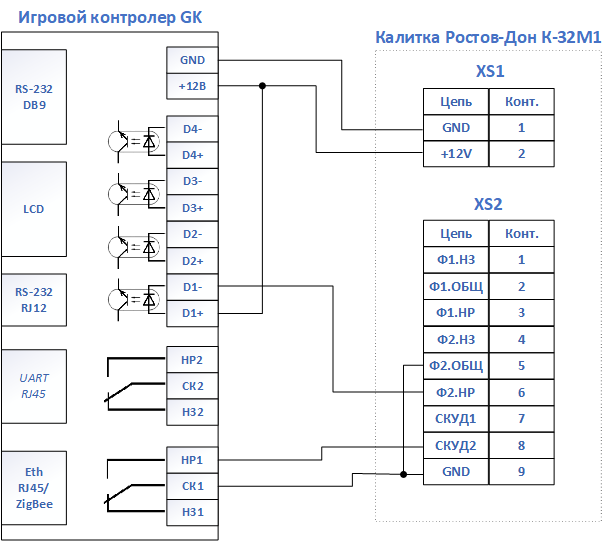

1. Схема подключения одного контролера GK к калитке. Проход влево. Только вход. Выход с пульта.
2. Схема подключения одного контролера GK к калитке. Проход вправо. Только вход. Выход с пульта.

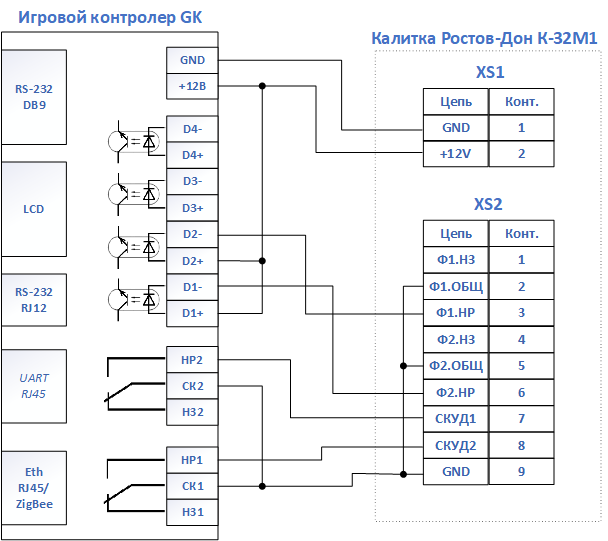

3. Схема подключения одного контролера GK к калитке: Вход - проход влево, Выход - проход вправо. При подключении, когда один контролер управляет входом и выходом, блок-ридер со считывателем необходимо размещать в месте, удобном для использования входящим и выходящим посетителям. Коммутационный шлейф контролера нужно удлинить до платы СКУД в внешнем блоке управления калитки.
Вход.
Выход.

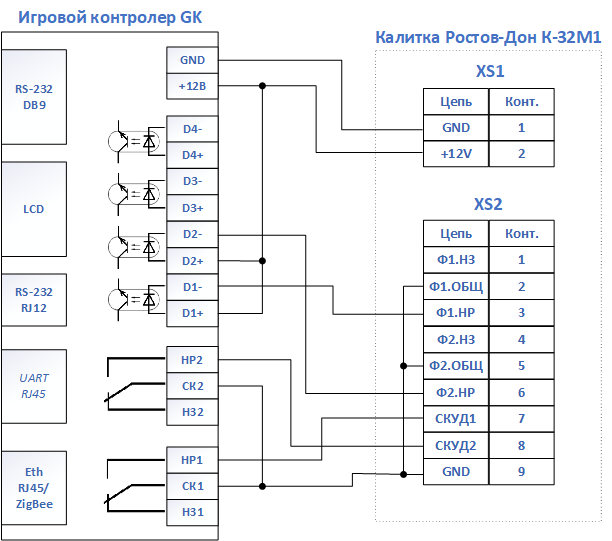

4. Схема подключения одного контролера GK к калитке. Вход - проход вправо, Выход - проход влево. При подключении, когда один контролер управляет входом и выходом, блок-ридер со считывателем необходимо размещать в месте, удобном для использования входящим и выходящим посетителям. Коммутационный шлейф контролера нужно удлинить до платы СКУД в внешнем блоке управления калитки.
Вход.
Выход:

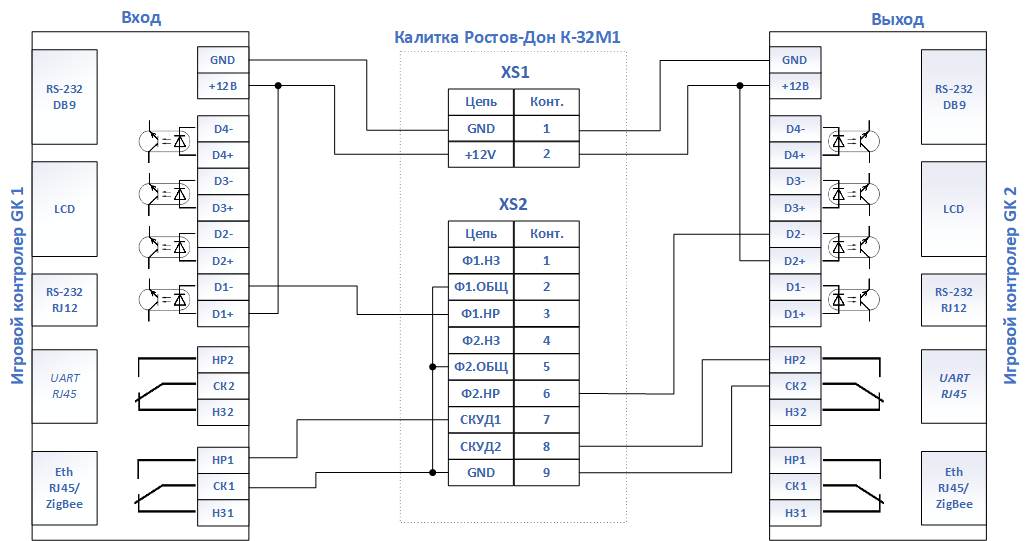

5. Схема подключения двух контролеров GK к калитке. Один контролер Вход - проход влево, второй контролер Выход - проход вправо.
Вход.
Выход:

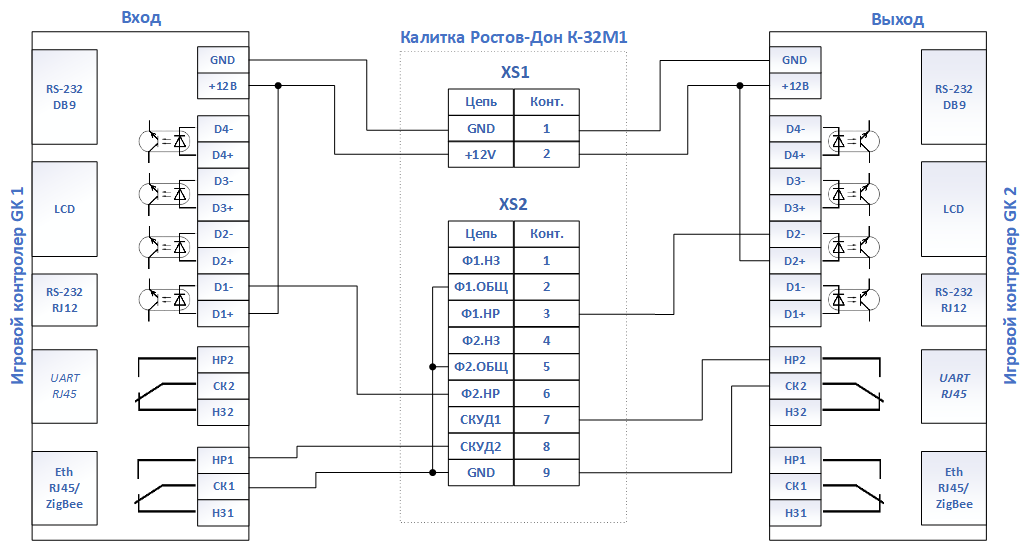

6. Схема подключения двух контролеров GK к калитке: Один контролер Вход - проход вправо, второй контролер Выход - проход влево.
Вход.
Выход.
