Ticket Eater DL-9000 в своем штатном исполнении имеет явный порт RS-232 (DB9 - папа), к которому подключается штатный принтер CITIZEN. Благодаря такому исполнению данную модель можно автоматизировать 2 способами: напрямую через кассовый терминал GK, а также используя контролер GK.
Способ с контролером GK дороже, так как необходимо приобретать дополнительно комплект оборудования - контролер в сборе со считывателем и дисплеем, а также в место установки Ticket Eater подводить электричество и локальную сеть от сервера. Но такой способ и имеет преимущество – не задействует кассира в процессе зачисления тикетов на карту гостя, так как посетители делают это самостоятельно.
Когда Ticket Eater подключается непосредственно к кассе GK, процедуры по зачислению тикетов на игровую карту выполняет кассир (единственное при определенном размещении DL-9000 гость может сам вставлять тикеты в приемник).
Для подключения аппарата к кассе подготавливаем интерфейсный кабель. И тут стоит сразу отметить, что Ticket Eater DL-9000 существует в нескольких исполнениях от производителя. Более старые модели (предположительно производства до 2018 года) имеют одну распайку разъема DB9, а более современные (предположительно производства, начиная с 2018 года) – другую. Также модификации Ticket Eater DL-9000 отличаются собственными прошивками. Так на одних идет опрос статуса принтера, на других подтверждения статуса принтера не требуется. Также в прошивке определяется локализация Ticket Eater DL-9000 – русский или английский (американский).
Настройки в gkPOS.ini
[TicketEater]
teComPort = COM3 /номер COM порта на кассовом терминале, куда подключено устройство
teBaudRate = 9600 /скорость COM порта
teWriteLog = 0 /писать (1) или не писать (0) лог
teDL9000ex = 1 / с опросом статуса принтера (1), без опроса (0) - или закомментировать строку
teLangRus = 0 /язык TicketEater (0) eng и (1) русский
; teByteSize, teParity, teStopBit
Распайка интерфейсного кабеля (до 2018 года):
DB9 (мама) gkPos | DB9 (мама) DL-9000 |
2 | 2 |
3 | 3 |
4 | 4 |
5 | 5 |
Распайка интерфейсного кабеля (c 2018 года):
DB9 (мама) gkPos | DB9 (мама) DL-9000 new |
2 | 3 |
3 | 2 |
4 | 1 |
5 | 5 |
Действия на кассе:
- Вставляются тикеты в приемник на Ticket Eater. Двигатель запустится, аппарат затянет тикеты, уничтожит их и посчитает количество, выведет информацию на штатное табло.
- Кассир прокатывает картой гостя на кассе.

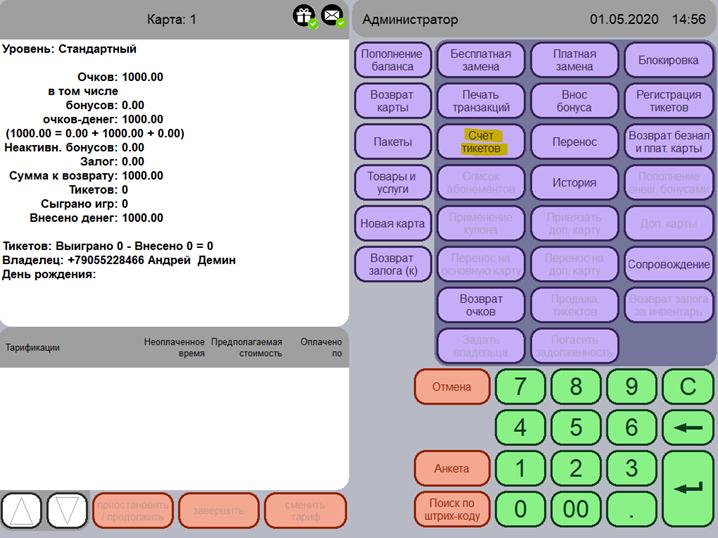

- Нажимает кнопку «Счет тикетов»
4. На самом Ticket Eater нажать кнопку «Print». Если все настроено верно и интерфейсный кабель подготовлен правильно, то на фискальном регистраторе (принтере), подключенном к кассовому терминалу должен распечататься чек (нефискальный) с количеством зачисленных тикетов. Также должна обнулиться информация на табло. Тикеты должны зачислиться на карту гостя.
Если при вышеперечисленных действиях возникнут ошибки, то нужно проверять правильность распайки интерфейсного кабеля. А также исправность и номер ком-порта на кассовом терминале, в который подключен Ticket Eater.
Попробовать различные комбинации настроек в gkPos.ini:
teDL9000ex = 1 / с опросом статуса принтера (1), без опроса (0) - или закомментировать строку
teLangRus = 0 /язык TicketEater (0) eng и (1) русский
